分子泵機組

來源： | 發布時間：2016-03-10 |

分子泵原理

    分子泵的抽氣機理與機械泵靠泵腔容積變化進行抽氣的機理不同，利用了動量傳遞原理，使分子定向流動而被排出泵外，從而達到抽氣的目的。
     分子泵在電機的帶動下高速旋轉，采用變頻電源驅動電機，目的是得到較高的轉速。在分子流區域內，氣體分子與高速轉到的葉片表面碰撞，動量傳遞給氣體分子，使部分氣體分子在剛體表面的運動方向上，產生定向流動而被排出泵外，從而達到抽氣的目的。通常把用高速運動的剛體表面攜帶氣體分子，并使其按一定方向運動的現象稱為分子牽引現象，利用這一現象制成的真空泵稱為牽引分子泵(蓋德泵)。牽引分子泵的優點是啟動時間短，在分子流態下有很高的壓縮比，能抽除各種氣體和蒸氣，特別適于抽除較重的氣體。但由于牽引分子泵抽速小，密封間隙太小，工作可靠性較差，易出機械故降，而且制造困難，實際上很少應用。

分子泵機組說明

分子泵機組可根據用戶的有效容積，最高溫度、極限真空度、排氣口個數及尺寸要求設備用途及外觀進行專門的設計制造。

分子泵機組用途

分子泵機組應用領域很廣，主要應用在太陽能光伏、LOW-E玻璃、半導體制造、真空檢漏、真空鍍膜、制燈、光盤、分析儀器、建筑、環保、科技研發等諸多行業配置上。
分子泵機組是利用高速旋轉的轉子把動量傳輸給氣體分子，使之獲得定向速度，從而被壓縮、被驅向排氣口后為前級羅茨泵在排給機械泵抽走的一套真空機組。尤其是分子泵為主泵，作為超高真空領域的真空獲取設備，因其啟動快、能耗低、運轉壽命長、可靠性高、可獲得完全無油的清潔真空等特點，近年在真空技術應用領域逐漸普及。
成都新德南光機械設備有限公司生產的分子泵機組，產品性能穩定可靠，種類齊全，抽速有100L/s、450L/s、620L/s、1200L/s、1500L/s、3500L/s，根據現場工況的需要，可以提供水冷和風冷分子泵滿足用戶對不同冷卻方式的要求，還可以提供耐腐蝕分子泵作為主泵干泵作為前級泵用于抽除有腐蝕性的氣體。因此可以滿足各行各業不同客戶的需求。
分子泵機組與擴散泵機組及其他超高真空泵相比有以下特點：
工作壓力范圍廣，在九個數量級的范圍內有穩定抽速;
結構緊湊，由置于泵體內的中頻電機直接驅動轉子轉動;
極限壓力低，先進的泵能獲得10-8Pa的極限壓力;
工作震動小，噪音低，工作平穩，啟動時間短，效率高;
體積小，抽速大，獲得的高真空系統清潔無油;
耗能少，節省能源，是一種省電配置。

成都分子泵機組生產企業供應信息

廠家名稱：成都新德南光機械設備有限公司。
廠家地址：四川省成都市武侯區逸都路29號。
廠家聯系人：文寬。
廠家聯系電話：13540650355。
廠家資料提供：成都新德南光機械設備有限公司。該廠家位于四川成都，多地有駐外辦事處，可面向全國各個企業提供相關產品的定制和維修。

分子泵機組相關技術參數（成都新德南光機械設備有限公司內部資料）

極限真空:8.0×10-5Pa
工作真空:1.3×10-4Pa
工作時間:150h
抽氣速度:3500L/S
總功率:25KW
 前級配置：機械泵     羅茨泵

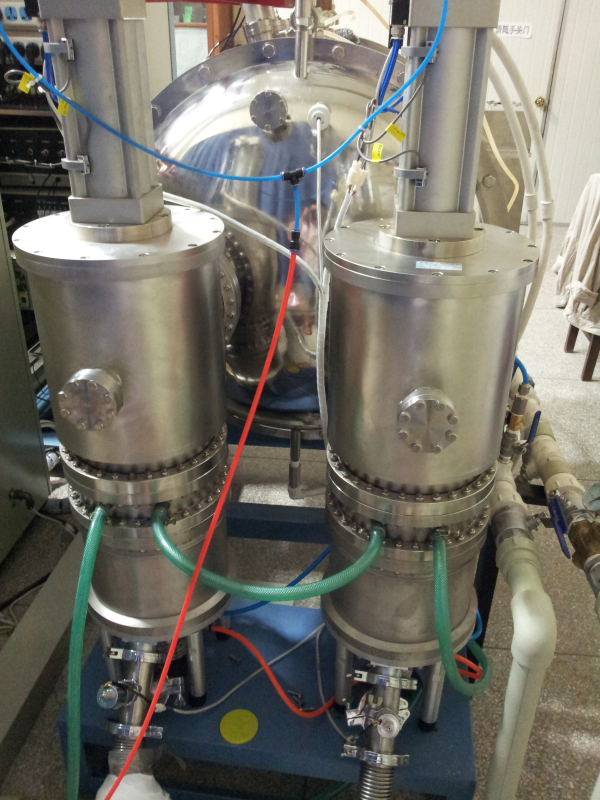

分子泵機組外觀
